CHT5-2 (Standard)

Beschreibung

Beidseitige Bedienung durch Einfachglas

  • Ø 63 mm Tastfläche
  • Klebemontage
  • 14 mm Bauhöhe innen
  • 3,2 mm Bauhöhe außen
  • Profilschräge 90°, 84°, 80°, 60°


ANWENDUNG: VERKEHR UND TRANSPORT | GEBÄUDETECHNIK

  • Individualisierung
    Symbole und Gehäusefarben
  • TSI-PRM Konform
    Piktogramme und Braille verfügbar
    Optische Rückmeldung durch LEDs
    Keine Betätigungskraft notwendig
  • 100 % wasser- und öldicht - IP69K
    Sensor ist komplett mit Spezialharz vergossen

Downloads CHT5-2

Service und Support

Angebot anfordernDownload-CenterTechnischer Support

Produktbilder

CAPTRON-SENSORswitches-CHT5-2-Standard

Technische Zeichnungen

CAPTRON-Drawings-SENSORswitches-CHT5-2
CAPTRON-drawing-60angle-CHT5-2-Standard
CAPTRON-drawing-80angle-CHT5-2-Standard
CAPTRON-drawing-84angle-CHT5-2-Standard

Anwendungsbilder

CAPTRON-SENSORswitches-CHT5-1-Application-002

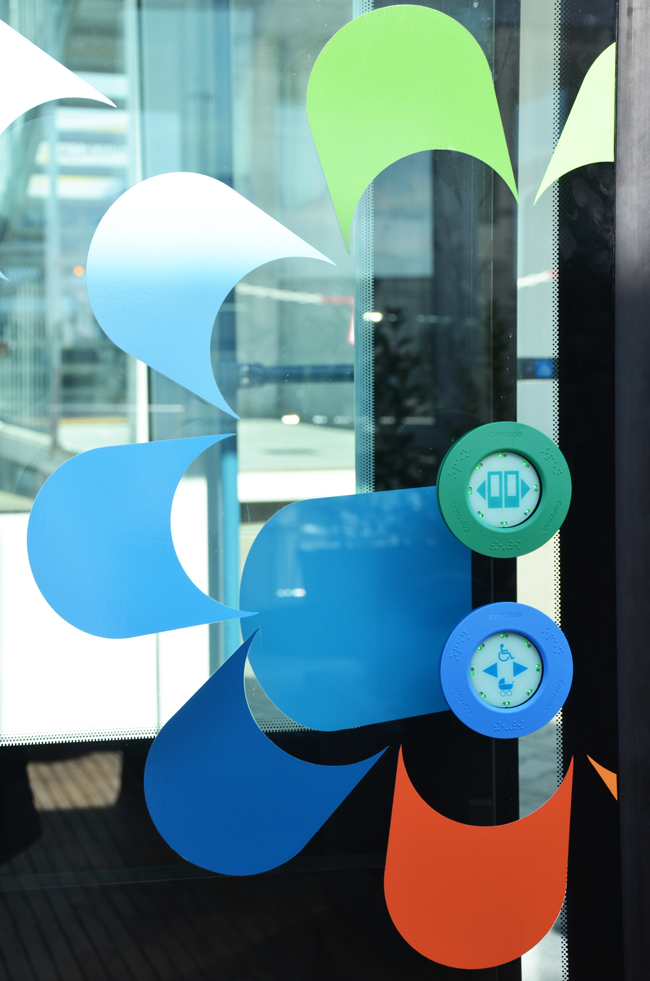

CAPTRON-SENSORswitches-CHT5-1-Application-004
CAPTRON-SENSORswitches-CHT5-1-Application-003

Farben

  • RAL3020-VerkehrsrotGehäuse verkehrsrot (RAL 3020)
  • RAL1023-VerkehrsgelbGehäuse verkehrsgelb (RAL 1023)
  • RAL5015-HimmelblauGehäuse himmelblau (RAL 5015)
  • RAL6024-VerkehrsgruenGehäuse verkehrsgrün (RAL 6024)
  • RAL9017-VerkehrsschwarzGehäuse verkehrsschwarz (RAL 9017)
  • RAL7042-Verkehrsgrau-AGehäuse verkehrsgrau A (RAL 7042)

Funktionen

  • dynamicFunktion: Dynamisch (Signaldauer begrenzt)
  • manualManual
  • semi-automaticSemi-Automatic
  • pnpSchaltausgang: PNP - Transistor

Technische Daten

Betriebsspannung 24V DC
110V DC (optional)
Ausgangsimpuls ca. 300 ms (dynamisch)
Optisches Feedback 16 LEDs wechselnd pro Seite (max. 2 Farben)
Befestigungsart Klebemontage
Scheibendicke Acrylglasplatte bis 4 mm
Glasplatte bis 6 mm
Anschluss JST
Ausgang PNP
Betriebstemperatur -30°C...+80°C
(24V DC Semi Aut.)
-30°C…+70°C
(24V DC Manual)
-25°C...+70°C
(110V DC)
Gehäusematerial Polycarbonat (PC)
Sensormaterial Polycarbonat (PC)
