CHT61-2/#° (Profilschräge)
Beschreibung
Einseitige Bedienung durch Doppelglas
- Ø 63 mm Tastfläche
- Klebemontage
- 14 mm Bauhöhe innen
- 3,2 mm Bauhöhe außen

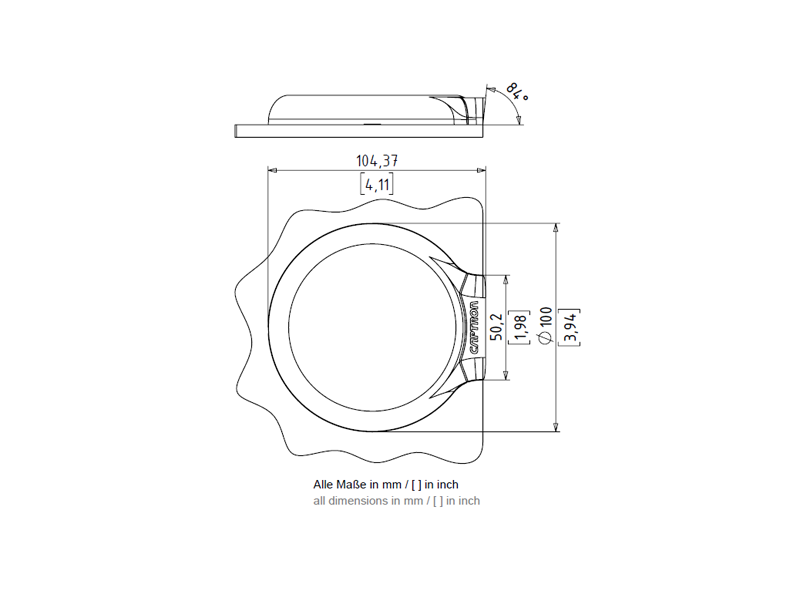

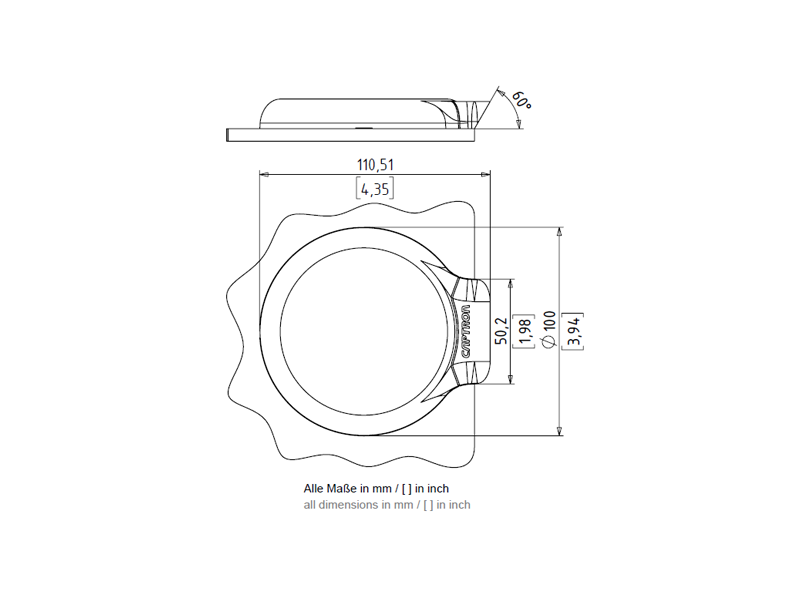

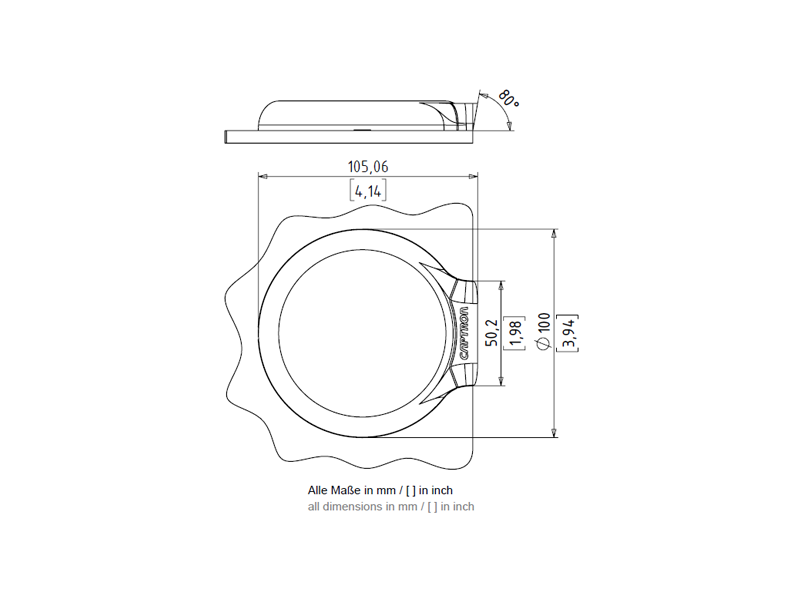

- Profilschräge 84°, 80°, 60°
ANWENDUNG: VERKEHR UND TRANSPORT | GEBÄUDETECHNIK
- Individualisierung
Symbole und Gehäusefarben - TSI-PRM Konform
Piktogramme und Braille verfügbar
Optische Rückmeldung durch LEDs
Keine Betätigungskraft notwendig - 100 % wasser- und öldicht - IP69K
Sensor ist komplett mit Spezialharz vergossen
Downloads CHT61-2/#°
Service und Support
Produktbilder
Technische Zeichnungen
Anwendungsbilder
Farben
Gehäuse verkehrsrot (RAL 3020)- Gehäuse verkehrsgelb (RAL 1023)
- Gehäuse verkehrsgrün (RAL 6024)
- Gehäuse himmelblau (RAL 5015)
- Gehäuse verkehrsschwarz (RAL 9017)
- Gehäuse verkehrsgrau A (RAL 7042)
Funktionen
Funktion: Dynamisch (Signaldauer begrenzt)- Semi-Automatic
- Schaltausgang: PNP - Transistor
Technische Daten
| Betriebsspannung |
24V DC |
| Ausgangsimpuls |
ca. 300 ms (dynamisch) |
| Optisches Feedback |
16 LEDs wechselnd (max. 2 Farben) |
| Befestigungsart |
Klebemontage |
| Scheibendicke |
Glasplatte bis 4 mm (pro Platte) Scheibenabstand bis 8 mm |
| Anschluss |
JST |
| Ausgang |
PNP |
| Betriebstemperatur |
-30°C...+80°C |
| Gehäusematerial |
Polycarbonat (PC) |
| Sensormaterial |
Polycarbonat (PC) |
