SC4 SET Protect

Beschreibung

SC4 Set mit Protektoren aus Kunststoff

  • Zwei Taster (SCA4, SCB4)
  • Sicherheitsrelais MCR-225
  • Zwei Verbindungskabel (LKW-SCA, LKW-SCB)
  • Zwei Protectoren SCP-4



 ANWENDUNG: STANZEN | PRESSEN

  • 2 Protectoren SCP-4 montiert zwischen Taster und Arbeitsoberfläche
  • Optische Rückmeldung
    grüne LED (betriebsbereit)
    rote LED (schalten)
  • 100 % wasser- und öldicht - IP69K
    Sensor ist komplett mit Spezialharz vergossen
  • Kein Kraftaufwand
    Hoher Bedienkomfort und Schonung der Handgelenke



Downloads SC4 SET Protect

csm_CAPTRON-Zweihandsteuerung-SC4-MTTF-Zertifikat_6b2522ed4b
Zweihandsteuerung safeCAP SC4 MTTF Zertifikat

SENSORtaster SC4

+ Download DE
+ Download EN
csm_Sicherheitsrelais_MCR-225_d037124ed2
STEP: safeCAP Sicherheitsrelais MCR-225

+ Download DE
+ Download EN
+ Download CN
+ Download PL
csm_SafeCap-B_ade9747828
STEP: safeCAP SC4 (Taster B)

+ Download DE
+ Download EN
+ Download CN
+ Download PL
csm_SafeCap-A_a2625bb14d
STEP: safeCAP SC4 (Taster A)

+ Download DE
+ Download EN
+ Download CN
+ Download PL
csm_LKW-SCA-5_SCB-5_ba8f70a6f5
STEP: LKW-SCA-5

+ Download DE
+ Download EN
+ Download CN
+ Download PL
csm_LKW-SCA-5_SCB-5_ba8f70a6f5
STEP: LKW-SCB-5

+ Download DE
+ Download EN
+ Download CN
+ Download PL
csm_SCP-4__mit_SC4__e553f63347
STEP: SCP-4 (mit SC4)

+ Download DE
+ Download EN
+ Download CN
+ Download PL
csm_SCP-4_286eef19b1
STEP: SCP-4

+ Download DE
+ Download EN
+ Download CN
+ Download PL
csm_Safecap-MCR-225-BA_V1.3_de_dc1620aec3
SC4/MCR-225 Betriebsanleitung

Zweihandsteuerung

+ Download DE
+ Download EN
csm_CAPTRON-Thumb-Level-Sensors-Catalogue_52cb7c2e5e
Katalog Füllstandmesstechnik

+ Download EN
+ Download CN
csm_CAPTRON-thumb-Catalog-safeCAP_92c8eca291
Zweihandsteuerung safeCAP Produktkatalog

Zweihandschaltung safeCAP

+ Download DE
+ Download EN
+ Download CN
csm_thumb-CAPTRON-certificate-safeCAP-SC4_37ee26d2c9
DGUV Zertifikat "safeCAP SC4 und MCR-225"

safeCAP

+ Download DE
csm_CAPTRON-Thumb-SC4-Information_d79c15f280
safeCAP SC4 Kabellängen Information

+ Download DE
+ Download EN
+ Download PL
csm_thumb-safeCAP-SC4-Instruction-PNOZ-s6_042f08c83d
Betriebsanleitung "safeCAP SC4" mit pilz PNOZ s6

Zweihandsteuerung

+ Download DE
+ Download EN
+ Download PL

Service und Support

Angebot anfordernDownload-CenterTechnischer Support

Produktbilder

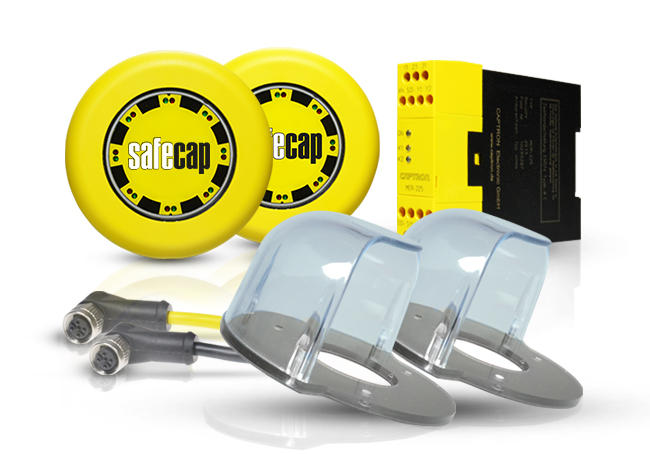

CAPTRON-Two-hand-safety-control-safeCAP-SC4-Set-Protect

Technische Zeichnungen

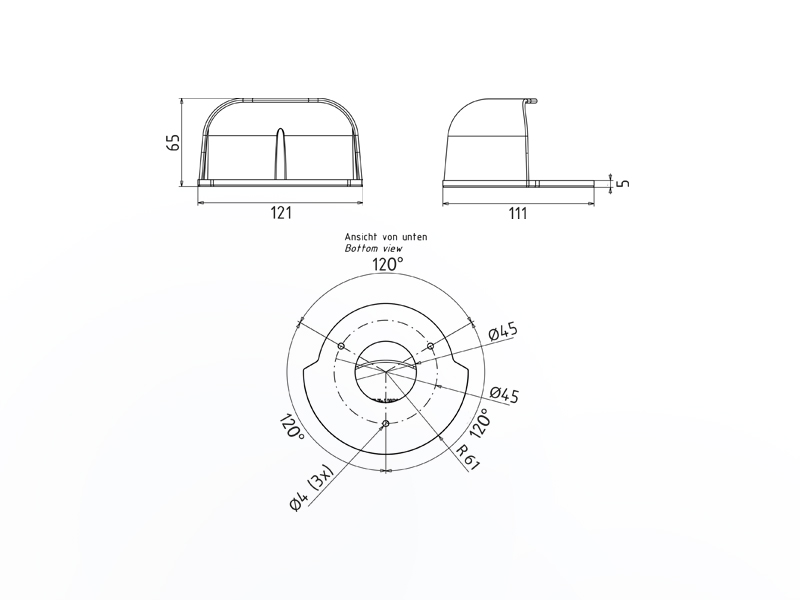

CAPTRON-Drawing-safeCAP-SC4-Set-Protect
CAPTRON-Drawing-safeCAP-SCA4
CAPTRON-drawing-safeCAP4-MCR-225

Anwendungsbilder

CAPTRON-Two-Hand-Control-SC4-Application-Protect-001

Farben

  • RAL1023-VerkehrsgelbGehäuse verkehrsgelb (RAL 1023)

Funktionen

  • staticFunktion: Statisch (Dauersignal)

Technische Daten

Betriebsspannung 24V DC
Ausgangsimpuls Statisch
Optisches Feedback 16 LEDs wechselnd (max. 2 Farben)
Befestigungsart Schraubmontage
Ausgang PhotoMOS-Relais, elektronisch
Anschluss M12
Betriebstemperatur 0°C…+55°C (statisch)
Gehäusematerial Polycarbonat (PC)
Sensormaterial Polycarbonat (PC)
