SCB4 (Taster B)

Beschreibung

safeCAP Taster B einzeln

  • Ø 63 mm Tastfläche
  • Einbau Ø 45 - 59 mm
  • Kompatibel mit MCR-225 Sicherheitsrelais
  • Typ III C zertifiziert nach DIN EN 13851



ANWENDUNG: STANZEN | PRESSEN

  • Optische Rückmeldung
    grüne LED (betriebsbereit)
    rote LED (schalten)
  • Kompatibel zu Auswertgerät
    MCR-225
  • 100 % wasser- und öldicht - IP69K
    Sensor ist komplett mit Spezialharz vergossen
  • Kein Kraftaufwand
    Hoher Bedienkompfort und Schonung der Handgelenke



Downloads SCB4

csm_CAPTRON-Zweihandsteuerung-SC4-MTTF-Zertifikat_6b2522ed4b
Zweihandsteuerung safeCAP SC4 MTTF Zertifikat

SENSORtaster SC4

+ Download DE
+ Download EN
csm_SafeCap-B_ade9747828
STEP: safeCAP SC4 (Taster B)

+ Download DE
+ Download EN
+ Download CN
+ Download PL
csm_Safecap-MCR-225-BA_V1.3_de_dc1620aec3
SC4/MCR-225 Betriebsanleitung

Zweihandsteuerung

+ Download DE
+ Download EN
csm_CAPTRON-thumb-Catalog-safeCAP_92c8eca291
Zweihandsteuerung safeCAP Produktkatalog

Zweihandschaltung safeCAP

+ Download DE
+ Download EN
+ Download CN
csm_thumb-CAPTRON-certificate-safeCAP-SC4_37ee26d2c9
DGUV Zertifikat "safeCAP SC4 und MCR-225"

safeCAP

+ Download DE
csm_CAPTRON-Thumb-SC4-Information_d79c15f280
safeCAP SC4 Kabellängen Information

+ Download DE
+ Download EN
+ Download PL
csm_thumb-safeCAP-SC4-Instruction-PNOZ-s6_042f08c83d
Betriebsanleitung "safeCAP SC4" mit pilz PNOZ s6

Zweihandsteuerung

+ Download DE
+ Download EN
+ Download PL

Service und Support

Angebot anfordernDownload-CenterTechnischer Support

Produktbilder

CAPTRON-two-hand-safety-control-safeCAP-SC4-SCA

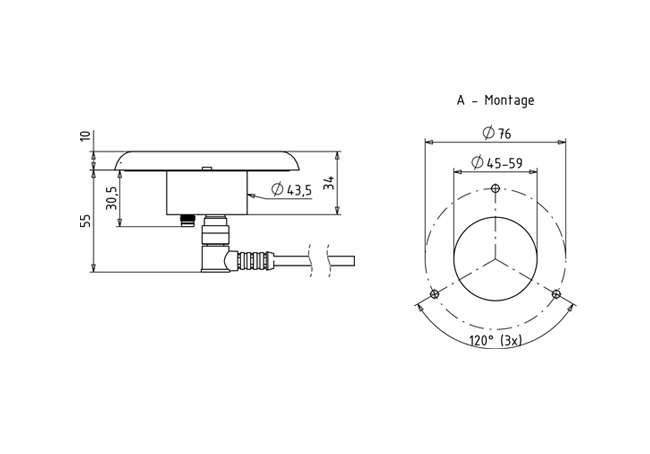

Technische Zeichnungen

CAPTRON-drawing-safeCAP4-SCA4

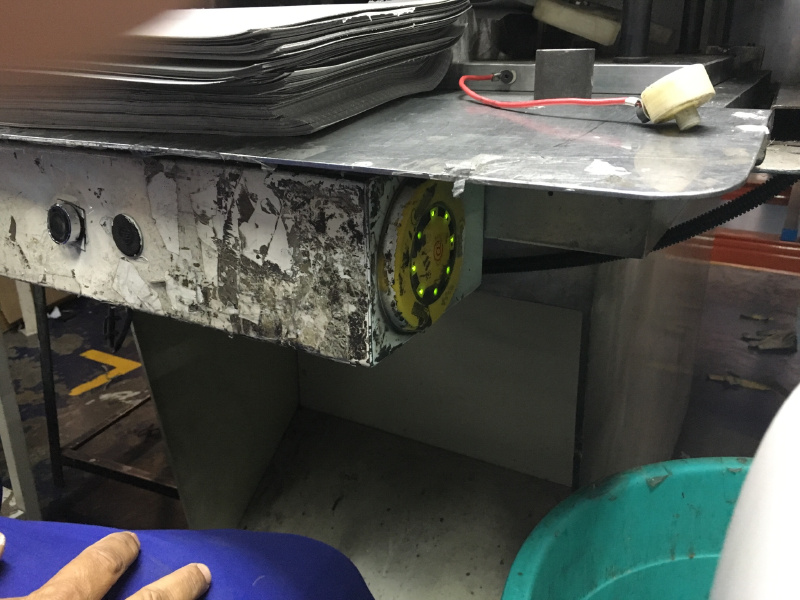

Anwendungsbilder

CAPTRON-Two-Hand-Control-SC4-Application-Protect-001
CAPTRON-Two-Hand-Control-SC4-001
CAPTRON-Two-Hand-Control-SC4-Application-002

Farben

  • RAL1023-VerkehrsgelbGehäuse verkehrsgelb (RAL 1023)
  • RAL6024-VerkehrsgruenGehäuse verkehrsgrün (RAL 6024)

Funktionen

  • relSchaltausgang: PhotoMOS-Relais Schließer

Technische Daten

Betriebsspannung 24V DC
Ausgangsimpuls Statisch
Ausgang PhotoMOS-Relais, elektronisch
Befestigungsart Schraubmontage
Anschluss M12
Optisches Feedback 16 LEDs wechselnd (max. 2 Farben)
Betriebstemperatur 0°C…+55°C (statisch)
Gehäusematerial Polycarbonat (PC)
Sensormaterial Polycarbonat (PC)
Performance Level Ple*
MTTFd 100 Jahre
PFHd 2,57 10-10 /h
Kategorie CAT 4*
DC 0 (99% mit Relais)
TM 20 Jahre
Hinweis* Werte werden erreicht in Verbindung mit einem entsprechend zugelassenen Sicherheitsrelais für Zweihandsteuerungen
